气体分析仪自动校准装置

    [项目来源]

国家质量技术监督检验检疫总局科技计划项目

    [参与人员]

李博 王东丽

    [技术指标]

1）稀释误差：±1%以内

2）稀释重复性：小于0.5%

3）最大稀释比可达到1:2000

4）最大流量大于 2000 mL/min

    [产品介绍]

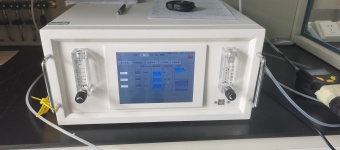

本项目基于动态配气法开发了一套气体分析仪自动校准装置，可将高浓度的标准气 体稀释成目标浓度的标准气体并输出。装置主要由质量流量控制器、工控机控制模块、电磁阀驱动模块、电源模块、通信模块、显示模块组成，通过人机界面预设配气浓度和流量，由质量流量控制器精确控制稀释气和被稀释气的流量，同时质量流量控制器将实时测量的流量信号反馈回处理器，实现对系统的闭环控制，从而提供浓度连续可调的标准气体。

    [先进性]

该装置解决了直接通气法校准点不连续、标气成本高、工作效率低的不足，可以提供浓度连续可调的标准气体。装置的稀释误差在±1%以内，稀释重复性小于 0.5%，提供的稀释气体满足现有国家检定规程或校准规范的要求，达到国内先进水平。

    [创新性]

本装置通过人机界面预设配气浓度和流量，由质量流量控制器精确控制稀释气和被稀释气的流量，同时质量流量控制器将实时测量的流量信号反馈回处理器，实现对系统的闭环控制，从而提供浓度连续可调的标准气体，解决了直接通气法校准点不连续、标气成本高、工作效率低的不足。项目还研究了该装置的校准方法，解决了该装置本身的有效溯源问题，保证了溯源链条的完整性。

    [应用场景]

       项目应用领域为节能环保。依托该项目成果，河南省计量测试科学研究院先后 建立硫化氢气体检测仪、二氧化硫气体检测仪等 6 项社会公用计量标准，成立国家有毒有害气体检测（报警）仪型式评价实验室以及国家易燃易爆气体检测（报警）仪型式评价实验室。该装置已在中原油田、山西天脊集团等省内外多家企事业应用推广，应用领域涉及大型国有企业、气体传感器制造企业、气体分析仪器检测机构，为我省公共安全领域气体检测报警仪器的准确测量提供了技术支撑支撑。
